今年以來，“大球泥瓷”在我國收藏界越來越有名聲了。但是“李鬼”們也來了，他們拿鉀長石和鈉長石來冒充“大球泥”，坑害收藏愛好者。那么，如何辨別大球泥呢？

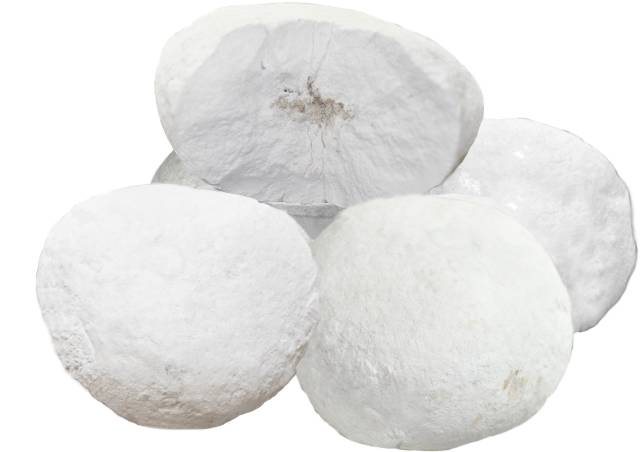

大球泥原料

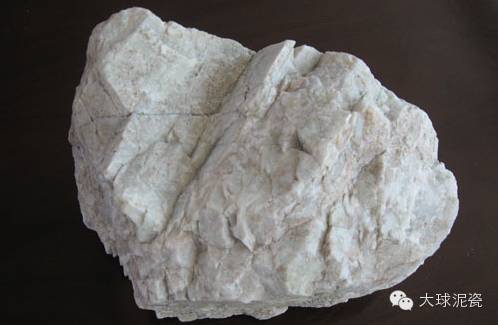

鉀長石

大球泥既不是泥土也非巖石，它是偉晶巖風化的殘余物，是極為稀有的非金屬礦物質，也是優質的制瓷原料。中國工程院院士何繼善教授曾說過：“大球泥是在億萬年前，燕山時期巖漿侵入地表時逐步形成的。大球泥的形成一個是與偉晶巖有關，一個是要具備風化的地質條件。如若風化太過，就成了散狀高嶺土，如若風化不足就是長石了。由于苛刻的地質條件，大球泥的成型事實上是很難的。我們找過類似的礦，品質都不及大球泥好。”

大球泥瓷藝董事長滕召華拜訪中國工程院院士、中南大學教授何繼善

大球泥瓷藝董事長滕召華和清華大學教授、中國陶瓷泰斗張守智夫婦

大球泥在二戰后期的雪峰山阻擊日軍挖戰壕時被發現，五十年代末被用于制瓷，七十年代中因制作毛澤東主席生活用瓷而聞名遐邇。我國權威部門的資料記載，像這種制瓷的優質泥料，世界上能與之相比的另一個礦源在英國，曾造就該國一個陶瓷鼎盛時期。我國的大球泥礦源也在上個世紀七十年代末期枯竭，此后四十年間再沒發現過了。因其品質優異、礦源稀缺、不可再生，故而被業內譽為“泥黃金”。

國家輕工業陶瓷質量監督檢測醴陵站對大球泥的檢測報告：

二氧化硅 (SiO₂)：48.81%

三氧化二鋁 (Al₂O₃)：35.81%

三氧化二鐵 (Fe₂O₃)：0.14%

氧化鈣 (CaO)：0.69%

氧化鎂 (MgO)：0.15%

氧化鉀 (K₂O)：0.25%

氧化鈉 (Na₂O)：0.88%

二氧化鈦 (TiO₂)：0.10%

灼燒減量（I.L）：12.81%

燒結白度(1400℃)：92.0度

鉀長石的化學成分（資料來源于網絡）：

二氧化硅（SiO₂ ）：64.7%

三氧化二鋁（Al₂O₃ ）：18.4%

氧化鉀（K₂O ）：16.9%

它具有熔點低（1150±20℃），熔融間隔時間長，熔融粘度高等特點。

鈉長石的化學成分（資料來源于網絡）：

二氧化硅 (SiO₂)：68.8%，

三氧化二鋁 (Al₂O₃)：19.4%；

氧化鈉 (Na₂O)：11.8%；

       鈉長石外觀一般為白色、灰白色，硬度為6—6.5，密度為 2.61～2.64 g/cm3，熔點為1100℃左右。

大球泥原料做的《蝴蝶蘭》毛瓷杯

       大球泥除了化學成分及物理性能和鉀長石、鈉長石有明顯的區別外，其外形也不盡相同。大球泥通體雪白耀眼且呈橢圓球狀，而鉀長石和鈉長石則是菱形或不規則的形狀。大球泥還有一個特點，剖開之后會清楚的看到雜質全部集中在球核位置，其他位置同表面一樣雪白耀眼；但是，鉀長石和鈉長石整塊都有星星點點的雜質。大球泥表面一摸就有細細的白色粉末，可以直接搽臉，很滑，輕輕一錘球體就散了；而鉀長石鈉長石是晶體狀，一錘下去還是不易碎。
